Táirge: EN 10219 Rannóg Hollow Struchtúrtha

Caighdeán:GA 10219-1/ GA 10219-2: 2006 Codanna cuais struchtúracha táthaithe fuarfhoirmithe de chruach neamhchóimhiotail agus de chruach mhínghráin.

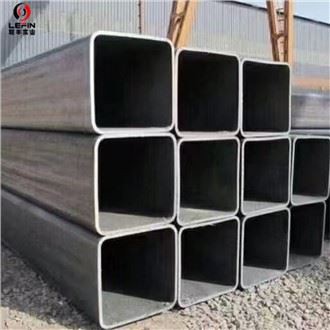

Eochairfhocail:Roinn log ciorclach (CHS), Cuid de chuas cearnógach (SHS), Cuid log dronuilleogach (RHS)

Méideanna:

Mír	Cineál	Trastomhas Lasmuigh (mm)	tiús bhalla (mm)
CHS	ERW	21.3 — 609.6	1.5 — 20.0
	Te Leathnaithe	245 — 820	5.0 — 18.0
	SSAW/SAWH	219.1 — 2850	6.0 — 25.4
	LSAW/SAWL	406.4 — 1422	6.0 — 60.0
SHS	/	2020 — 12001200	1.5 — 60.0
RHS	/	2040 — 10001500	1.5 — 60.0

Teastas Tástála Muileann:GA 10204:2004 3.1

Cóireáil Dromchla:Críochnaithe lom, Cumhdach ola, Cumhdach vearnais, Péinteáil datha, Cumhdach Eapocsa, Pléascadh gaineamh, Galbhánú

Críochnaíonn cóireáil:Críochnaíonn plain, foircinn Beveled, foircinn Grooved

Loingsiú:Loingsiú coimeádán, loingsiú mór-árthaigh.

Comhdhéanamh Ceimiceach agus Airíonna Meicniúla:

Comhdhéanamh ceimiceach — — Anailís teilgthe do thiús an táirge Níos lú ná 40mm nó cothrom leis

Grád cruach	Cineál dí-ocsaídiú	Aicmiú	faoin gcéad de réir maise, uasta
Grád cruach	Cineál dí-ocsaídiú	Aicmiú	C	Si	Mn	P	S	N	uas. Carbón Luach Coibhéiseach (CEV)
S235JRH	FF	BS	0.17	--	1.40	0.040	0.040	0.009	0.35
S275J0H	FF	QS	0.20	--	1.50	0.035	0.035	0.009	0.40
S275J2H	FF	QS	0.20	--	1.50	0.030	0.030	--	0.40
S355J0H	FF	QS	0.22	0.55	1.60	0.035	0.035	0.009	0.45
S355J2H	FF	QS	0.22	0.55	1.60	0.030	0.030	--	0.45
S355K2H	FF	QS	0.22	0.55	1.60	0.030	0.030	--	0.45

FF: Cruach maraíodh go hiomlán ina bhfuil eilimintí ceangailteach nítrigine i méideanna atá leordhóthanach chun ceangal nítrigine atá ar fáil (m.sh. min. {{0}}.020 faoin gcéad iomlán Al nó 0.015 faoin gcéad intuaslagtha Al).
Ní bheidh feidhm ag uasluach na nítrigine má thaispeánann an comhdhéanamh ceimiceach íosmhéid Al iomlán de 0.020 faoin gcéad le cóimheas íosta Al/N de 2:1, nó má tá dóthain d’eilimintí B-cheangailteacha eile i láthair. Déanfar na heilimintí ceangailteacha N a thaifeadadh sa Doiciméad Cigireachta.
BS: Bonn cruach; QS: Cruach cáilíochta

Comhdhéanamh ceimiceach — — Anailís teilgthe do thiús an táirge Níos lú ná 40mm nó cothrom le 40mm, riocht an stoic chothaithe N

Grád cruach	Cineál dí-ocsaídiú	Aicmiú	faoin gcéad de réir maise
Grád cruach	Cineál dí-ocsaídiú	Aicmiú	C uas.	Si uas.	Mn	P uas.	S uas.	Nb uas.	V uas.	Al iomlán nóim.	Ti uas.	Cr uas.	Ni uas.	Mo uas.	Cu uas.	N uas.	uas. Carbón Luach Coibhéiseach (CEV)
S275NH	GF	QS	0.20	0.40	0.50-1.40	0.035	0.030	0.050	0.020	0.020	0.03	0.30	0.30	0.10	0.35	0.015	0.40
S275NLH	GF	QS	0.20	0.40	0.50-1.40	0.030	0.025	0.050	0.020	0.020	0.03	0.30	0.30	0.10	0.35	0.015	0.40
S355NH	GF	QS	0.20	0.50	0.90-1.65	0.035	0.030	0.050	0.020	0.020	0.03	0.30	0.50	0.10	0.35	0.015	0.43
S355NLH	GF	QS	0.18	0.50	0.90-1.65	0.030	0.025	0.050	0.020	0.020	0.03	0.30	0.50	0.10	0.35	0.015	0.43
S460NH	GF	SS	0.20	0.60	1.00-1.70	0.035	0.030	0.050	0.020	0.020	0.03	0.30	0.80	0.10	0.70	0.025	0.53
S460NLH	GF	SS	0.20	0.60	1.00-1.70	0.030	0.025	0.050	0.020	0.020	0.03	0.30	0.80	0.10	0.70	0.025	0.53

GF: Cruach lán-mharaithe ina bhfuil eilimintí ceangailteach nítrigine i méideanna atá leordhóthanach chun an nítrigin atá ar fáil a cheangal agus a bhfuil struchtúr mín-ghráin aige.
Má tá go leor eilimintí ceangailteacha N i láthair, ní bheidh feidhm ag an íosmhéid iomlán Al ábhar.
Má tá an cion copair níos mó ná 0.30 faoin gcéad ansin beidh an cion nicile ar a laghad leath den ábhar copair.
QS: Cruach cáilíochta; SS: Cruach speisialta

Comhdhéanamh ceimiceach — — Anailís teilgthe do thiús an táirge Níos lú ná 40mm nó cothrom leis, riocht an stoic chothaithe M

Grád cruach	Cineál dí-ocsaídiú	Aicmiú	faoin gcéad de réir maise
Grád cruach	Cineál dí-ocsaídiú	Aicmiú	C uas.	Si uas.	Mn uas.	P uas.	S uas.	Nb uas.	V uas.	Al iomlán nóim.	Ti uas.	Ni uas.	Mo uas.	N uas.	uas. Carbón Luach Coibhéiseach (CEV)
S275MH	GF	SS	0.13	0.50	1.50	0.035	0.030	0.050	0.080	0.020	0.050	0.30	0.20	0.020	0.34
S275MLH	GF	SS	0.13	0.50	1.50	0.030	0.025	0.050	0.080	0.020	0.050	0.30	0.20	0.020	0.34
S355MH	GF	SS	0.14	0.50	1.50	0.035	0.030	0.050	0.100	0.020	0.050	0.30	0.20	0.020	0.39
S355MLH	GF	SS	0.14	0.50	1.50	0.030	0.025	0.050	0.100	0.020	0.050	0.30	0.20	0.020	0.39
S420MH	GF	SS	0.16	0.50	1.70	0.035	0.030	0.050	0.120	0.020	0.050	0.30	0.20	0.020	0.43
S420MLH	GF	SS	0.16	0.50	1.70	0.030	0.025	0.050	0.120	0.020	0.050	0.30	0.20	0.020	0.43
S460MH	GF	SS	0.16	0.60	1.70	0.035	0.030	0.050	0.120	0.020	0.050	0.30	0.20	0.025	0.46
S460MLH	GF	SS	0.16	0.60	1.70	0.030	0.025	0.050	0.120	0.020	0.050	0.30	0.20	0.025	0.46

GF: Cruach lán-mharaithe ina bhfuil eilimintí ceangailteach nítrigine i méideanna atá leordhóthanach chun an nítrigin atá ar fáil a cheangal agus a bhfuil struchtúr mín-ghráin aige.
Má tá go leor eilimintí ceangailteacha N i láthair, ní bheidh feidhm ag an íosmhéid iomlán Al ábhar.
Ní bheidh suim iomlán Cr, Cu agus Mo níos airde ná 0.60 faoin gcéad .
SS: Cruach speisialta

Airíonna meicniúla na n-alt log cruach neamh-chóimhiotail i dtiús Níos lú ná nó cothrom le 40mm

Grád cruach	ReH - Íos-neart toraidh (MPa)		Rm - Neart teanntachta (MPa)		A - Min. fadú ag briste ( faoin gcéad ) domhanfhad.,	KV - Fuinneamh Tionchair Íosta (J)
	Tiús sonraithe mm		Tiús sonraithe mm		Tiús sonraithe mm	ag teocht tástála de
	Níos lú ná nó cothrom le 16	>16 Níos lú ná nó cothrom le 40	<>	Níos mó ná nó cothrom le 3 Níos lú ná nó cothrom le 40	Níos lú ná nó cothrom le 40	-20céime	0céime	20céime
S235JRH	235	225	360-510	360-510	24 (b)	--	--	--
S275J0H	275	265	430-580	410-560	20 (c)	--	27	27
S275J2H	275	265	430-580	410-560	20 (c)	27	--	--
S355J0H	355	345	510-680	470-630	20 (c)	--	27	27
S355J2H	355	345	510-680	470-630	20 (c)	27	--	--
S355K2H	355	345	510-680	470-630	20 (c)	40	--	--

(b) I gcás tiús > 3 mm agus méideanna gearrtha D/T < 15 (cruinn) agus (B móide H)/2T < 12.5 (cearnach agus dronuilleogach) laghdaítear an fadú íosta faoi 2. I gcás tiús < 3 mm an t-íosluach le haghaidh fadú 17 faoin gcéad .
(c) I gcás codanna D/T < 15 (ciorclach) agus (B móide H)/2T < 12.5 (cearnach agus dronuilleogach) laghdaítear an fadú íosta faoi 2.

Airíonna meicniúla na n-alt log i dtiús Níos lú ná 40mm nó cothrom le 40mm - riocht an ábhair stoic N

Grád cruach	ReH - Íos-neart toraidh (MPa)		Rm - Neart teanntachta (MPa)	A - Min. fadú ag briste ( faoin gcéad ) domhanfhad.,	KV - Fuinneamh Tionchair Íosta (J)
	Tiús sonraithe mm		Tiús sonraithe mm	Tiús sonraithe mm	ag teocht tástála de
	Níos lú ná nó cothrom le 16	>16 Níos lú ná nó cothrom le 40	Níos lú ná nó cothrom le 40	Níos lú ná nó cothrom le 40	-50céime	-20céime
S275NH	275	265	370-510	24	--	40
S275NLH	275	265	370-510	24	27	--
S355NH	355	345	470-630	22	--	40
S355NLH	355	345	470-630	22	27	--
S460NH	460	440	540-720	17	--	40
S460NLH	460	440	540-720	17	27	--

I gcás codanna D/T < 15 (ciorclach) agus (B móide H)/2T < 12.5 (cearnach agus dronuilleogach) laghdaítear an fadú íosta faoi 2.

Airíonna meicniúla na n-alt log i dtiús Níos lú ná 40mm nó cothrom le 40mm - riocht an ábhair stoic M

Grád cruach	ReH - Íos-neart toraidh (MPa)		Rm - Neart teanntachta (MPa)	A - Min. fadú ag briste ( faoin gcéad ) domhanfhad.,	KV - Fuinneamh Tionchair Íosta (J)
	Tiús sonraithe mm		Tiús sonraithe mm	Tiús sonraithe mm	ag teocht tástála de
	Níos lú ná nó cothrom le 16	>16 Níos lú ná nó cothrom le 40	Níos lú ná nó cothrom le 40	Níos lú ná nó cothrom le 40	-50céime	-20céime
S275MH	275	265	360-510	24	--	40
S275MLH	275	265	360-510	24	27	--
S355MH	355	345	450-610	22	--	40
S355MLH	355	345	450-610	22	27	--
S420MH	420	400	500-660	19	--	40
S420MLH	420	400	500-660	19	27	--
S460MH	460	440	530-720	17	--	40
S460MLH	460	440	530-720	17	27	--

I gcás codanna D/T < 15 (ciorclach) agus (B móide H)/2T < 12.5 (cearnach agus dronuilleogach) laghdaítear an fadú íosta faoi 2.

Lamháltais:

Saintréith	Codanna ciorclach log	Codanna cearnógacha agus dronuilleogacha log
Toisí lasmuigh (D, B agus H)	± 1 faoin gcéad le ± 0.5mm ar a laghad agus ± 10 mm ar a mhéad	Fad taobh mm	Caoinfhulaingt
		H, B <100	± 1 faoin gcéad le ± 0.5mm ar a laghad
		100 Níos lú ná nó cothrom le H, B Níos lú ná nó cothrom le 200	± 0.8 faoin gcéad
		H, B > 200	± 0.6 faoin gcéad
Tiús (T)	I gcás D Níos lú ná nó cothrom le 406.4 mm:	T Níos lú ná nó cothrom le 5 mm ± 10 faoin gcéad
	T Níos lú ná nó cothrom le 5 mm ± 10 faoin gcéad	T > 5 mm ± 0.5 mm
	T > 5 mm ± 0.5 mm
	Le haghaidh D > 406.4 mm:
	± 10 faoin gcéad agus ± 2 mm ar a mhéad
as cruinne (O)	2 faoin gcéad i gcás codanna cuas a bhfuil trastomhas acu go cóimheas tiús nach mó ná 100	/
Concavity/convexity	/	uas. {{0}}.8 faoin gcéad le 0.5 mm ar a laghad
Cearnóg an taobh	/	90 céim ± 1 céim
Casadh	/	2mm móide fad 0.5mm/m
Díreachacht	0.20 faoin gcéad den fhad iomlán agus 3mm thar aon fhad 1m	0.15 faoin gcéad den fhad iomlán agus 3mm thar aon fhad 1m
Mais in aghaidh an aonaid fad	± 6 faoin gcéad ar fhad seachadta aonair
Próifílí Cúinne Seachtrach (T=Tiús) Ní gá go mbeadh na taobhanna tadhlaíoch leis na stuanna cúinne.	/	T Níos lú ná nó cothrom le 6mm	1.6T - 2.4T
		6mm < T Níos lú ná nó cothrom le 10mm	2.0T - 3.0T
		T > 10mm	2.4T - 3.6T

Caoinfhulaingt ar airde coirníní táthaithe inmheánacha agus sheachtracha do chodanna cuas táthaithe stua báite

Tiús, T	Uasairde bead táthaithe
T Níos lú ná nó cothrom le 14.2 mm	3.5 mm
T> 14.2 mm	4.8 mm

Ga cúinne seachtrach le haghaidh ríomh na gcodanna dronuilleogacha/cearnacha log:

Tiús, T	Ga cúinne seachtrach R (mm)
T Níos lú ná nó cothrom le 6 mm	2.0 T
6 mm < T Níos lú ná nó cothrom le 10 mm	2.5 T
T > 10mm	3.0 T

Ga chúinne inmheánach chun codanna dronuilleogacha/cearnacha log a ríomh:

Tiús, T	Ga cúinne inmheánach R (mm)
T Níos lú ná nó cothrom le 6 mm	1.0 T
6 mm < T Níos lú ná nó cothrom le 10 mm	1.5 T
T > 10mm	2.0 T
